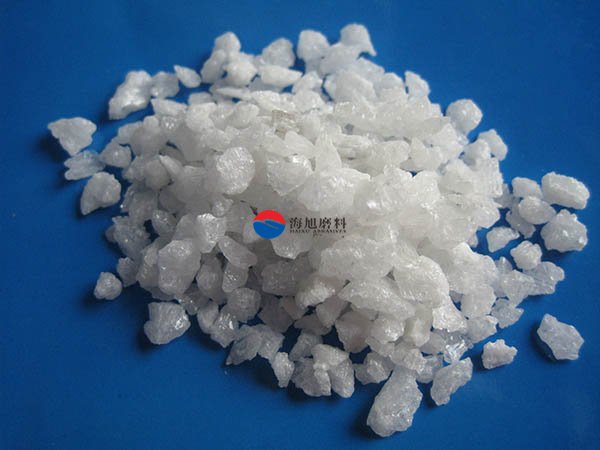

白剛玉在使用中會哪些出現(xiàn)及解決辦法？在工業(yè)磨料中白剛玉都是應用比較廣泛的磨料之一，白剛玉在使用過程中不可避免的會出現(xiàn)一些問題，那么白剛玉在使用中會哪些出現(xiàn)及解決辦法？海旭磨料小編總結了白剛玉磨料在使用過程會出現(xiàn)的問題及解決方案。



    一、串爐



    問題：熔液在固體粉狀料里極速來回的流動，流動時會攪動起大量的鋁氧粉，有些時候會造成斷弧，一般會發(fā)生的時間段在開爐后10小時內。



    原因：因為邊部料層比較厚，不易統(tǒng)一再加上爐底熔化面積小，加料不勻，導致受熱不均，只要有一個部位溶液和爐壁接觸或者是爐內氣壓大時，熔液噴出的同時大量冷料流入。



    解決方法：剛開始的幾個小時使用較低的電壓，同時增加液量，加大熔化面積；如有大面積的硬塊。白剛玉及時將硬塊打碎，調整爐料，此時已解決問題。




    二、轟響聲



    問題：爐內忽然發(fā)出轟響的悶聲，同時噴出大量熱氣與火團，無爐襯的情況下，發(fā)出悶響處爐殼發(fā)紅，嚴重時會造成漏爐。



    原因：原料與爐內過于潮濕，爐外水分的浸入，料層厚，爐內的氣壓過大。



    解決方法：注意爐底的潮濕度；把握好原料正常的水分；料層確保均勻；無襯爐時須加大冷卻水量；打碎硬塊，調整爐料；



    三、斷弧



    問題：電流沒有顯示，爐內無聲響，電極間的閃光燈沒有亮。



    原因：沒有固定好起弧棒，過早取棒，熔液量過少；加料過快，鋁氧浸入切斷電流通路，爐內形成硬塊，電極下落時受到阻礙。



    解決措施：固定好起弧棒后仔細檢查確認，爐內情況較穩(wěn)定后再取棒，嚴格注意加料的速度，串爐時勤活動電極，重新起弧。



    四、爐襯管理



    問題：爐內原料起反應時熔液翻騰躍過料層，這時加料如還難以控制，嚴重時出現(xiàn)漏爐問題。



    原因：操作不當，加料不均或不適，電極外側料層過薄，電極距爐壁太近，電壓過低等。



    解決方法：在電極外側加入白剛玉乏料，粒度20—40mm；調整電壓或電極距離；減小電流，降低輸入功率，加大冷卻水量；嚴重時停爐處理。
